Ehilà! In qualità di fornitore di macchine per l'ispezione, sono davvero entusiasta di approfondire il funzionamento delle macchine per l'ispezione a ultrasuoni. Questi ragazzacci sono davvero fantastici e ti spiegherò tutto.
Quindi, prima di tutto, qual è il problema con le macchine di ispezione a ultrasuoni? Bene, vengono utilizzati in moltissimi settori, da quello manifatturiero a quello aerospaziale, per trovare difetti e difetti nei materiali. Che si tratti di crepe nelle parti metalliche o di vuoti nei componenti in plastica, queste macchine possono individuarli.
Cominciamo dalle basi. L'ispezione a ultrasuoni funziona inviando onde sonore ad alta frequenza nel materiale da ispezionare. Queste onde sonore sono al di sopra della portata dell'udito umano, solitamente tra 2 e 20 megahertz. Come generiamo queste onde? È qui che entra in gioco il trasduttore.
Il trasduttore è come il cuore della macchina di ispezione a ultrasuoni. È un dispositivo in grado di convertire l'energia elettrica in onde ultrasoniche e viceversa. Quando un impulso elettrico viene inviato al trasduttore, questo vibra e genera onde ultrasoniche. Queste onde viaggiano poi nel materiale.
Una volta che le onde ultrasoniche sono all'interno del materiale, iniziano a funzionare. Se il materiale è omogeneo e privo di difetti, le onde lo attraverseranno in modo relativamente rettilineo. Ma se c'è un difetto, come una crepa o un vuoto, le cose si fanno interessanti.
Quando le onde ultrasoniche colpiscono un difetto, vengono riflesse. È un po' come quando punti una torcia su uno specchio. Le onde rimbalzano verso il trasduttore. Il trasduttore riconverte quindi queste onde riflesse in segnali elettrici.
L'elettronica della macchina analizza questi segnali elettrici. Osservando il tempo impiegato dalle onde per rimbalzare e l'ampiezza dei segnali, la macchina può capire molto sul difetto. Ad esempio, il tempo di volo (TOF) delle onde può dirci quanto è profondo il difetto all'interno del materiale. Se le onde impiegano molto tempo a ritornare, il difetto è più profondo.
L'ampiezza del segnale riflesso può darci un'idea dell'entità del difetto. Un difetto più grande riflette solitamente una maggiore quantità di onde ultrasoniche, risultando in un segnale elettrico più forte.
Ora, esistono diversi metodi di ispezione ad ultrasuoni. Un metodo comune è il test impulso-eco. In questo metodo, lo stesso trasduttore viene utilizzato per inviare e ricevere le onde ultrasoniche. Emette un impulso di onde e poi attende i riflessi. Questo è un metodo semplice e ampiamente utilizzato, ottimo per rilevare difetti interni.
Un altro metodo è il test della trasmissione. In questo caso i trasduttori sono due. Uno invia le onde ultrasoniche attraverso il materiale e l'altro le riceve dall'altra parte. Se c'è un difetto nel materiale, questo bloccherà o disperderà alcune onde, provocando una diminuzione del segnale ricevuto dal secondo trasduttore. Questo metodo è utile per rilevare difetti su larga scala.
Il test a ultrasuoni Phased-Array (PAUT) è una tecnica più avanzata. Invece di un singolo trasduttore, utilizza una serie di piccoli trasduttori. Controllando la tempistica degli impulsi elettrici inviati a ciascun trasduttore, le onde ultrasoniche possono essere indirizzate e focalizzate in direzioni diverse. Ciò consente un'ispezione più dettagliata e un migliore rilevamento di difetti di forma complessa.
Parliamo dei vantaggi derivanti dall'utilizzo delle macchine di ispezione ad ultrasuoni. Prima di tutto, non sono distruttivi. Ciò significa che puoi ispezionare una parte senza danneggiarla. Ciò è fondamentale nei settori in cui le parti sono costose o difficili da sostituire.
Sono anche molto sensibili. Possono rilevare difetti molto piccoli che potrebbero non essere visibili ad occhio nudo. Ciò aiuta a garantire la qualità e la sicurezza dei prodotti.
Le macchine per l'ispezione ad ultrasuoni sono relativamente veloci. Possono scansionare rapidamente un'ampia area di un materiale, rendendoli adatti ad ambienti di produzione ad alto volume.

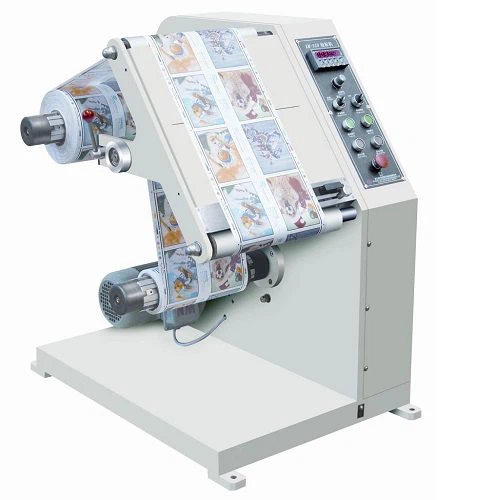

Ora, come fornitore, offriamo una gamma di macchine di ispezione per soddisfare le diverse esigenze. Se stai cercando un'opzione più flessibile, dai un'occhiata al nostroMacchina di ispezione semiautomatica. Ti dà un certo controllo sul processo di ispezione fornendo comunque risultati accurati.

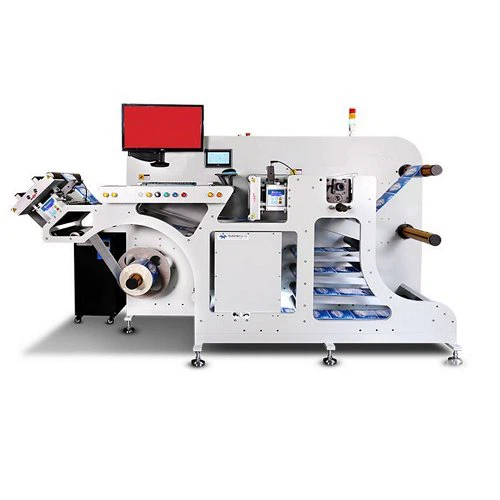

Per coloro che necessitano di un approccio pratico, il nsMacchina di ispezione automaticaè la strada da percorrere. Può gestire automaticamente il processo di ispezione, risparmiando tempo e fatica.
Se sei alla ricerca di una macchina per l'ispezione a ultrasuoni, ci piacerebbe fare una chiacchierata con te. Che tu operi nel settore manifatturiero, aerospaziale o in qualsiasi altro settore, possiamo aiutarti a trovare la macchina giusta per le tue esigenze specifiche. Contattaci e lavoreremo insieme per offrirti la soluzione migliore.
In conclusione, le macchine di ispezione a ultrasuoni sono strumenti potenti che utilizzano onde sonore ad alta frequenza per rilevare difetti nei materiali. Con metodi diversi e tecniche avanzate, offrono un'ispezione accurata ed efficiente. E come fornitore, siamo qui per assicurarci che tu ottenga il massimo da queste fantastiche macchine. Quindi, non esitate a contattarci per ulteriori informazioni o per avviare una discussione sull'approvvigionamento.
Riferimenti:
- "Test ad ultrasuoni: teoria e pratica" di NDT - ed.org
- "Manuale sui test non distruttivi" della Società americana per i test non distruttivi
